鑄造工具芯撐頭的要求與安放
作者：棗強縣永盛五金工具廠 來源：本站 發表時間：2025-3-20 瀏覽：次 百度一下

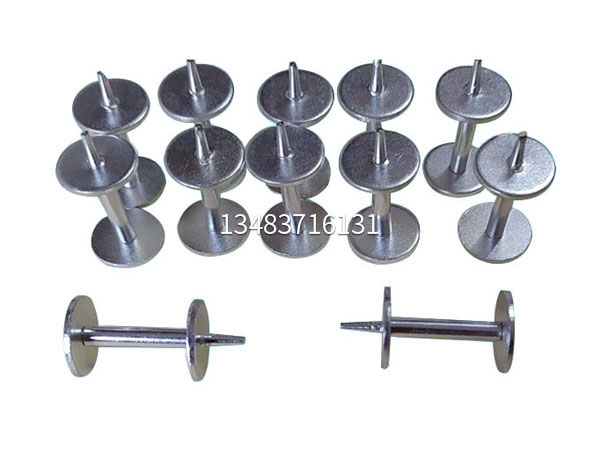

撐頭為模具設計中必用的零件．其英文名為support pillar．作用是避免模板變形．加長模具使用壽命。
撐頭的要求：芯撐要與鑄件熔為一體，要求芯撐用與鑄件同類成分的金屬制成。芯撐的外表要潔凈、無銹蝕和油污、要通過防銹處理，外表渡鋅或錫。
撐頭的安放：雙面芯撐的高度即是鑄件的壁厚，也即是型腔和砂芯之間的間隔，鑄件的壁厚在圖紙上雖然有規則，但在實踐生產中，因?yàn)榉N種原因常有收支，如需設置芯撐，其高度應是砂芯和砂型之間的實踐間隔；單面芯撐的安放，在濕型砂中安置質量較大的砂芯時，因?yàn)闈裥蜕暗膹?qiáng)度和硬度都較低，需要選用接觸面較大的芯撐，以防芯撐被壓入型砂。使用單面芯撐時，芯撐柱的一端要頂在堅固的支持物上。芯撐有必要安放結實，避免移動或下跌，如有空隙，要用芯撐薄片塞緊，芯撐片應塞放在型腔的內外表。芯撐的支持面應與型腔或砂芯外表貼合，在斜面上安放芯撐更要結實牢靠。芯撐要有滿足的數量，而且均勻分布。芯撐不能過早地放入型腔中，以防水汽在其外表凝聚，使鑄件發生氣孔等缺點。
